實驗室氣體管道工程的設計
2023-05-12 16:40:12

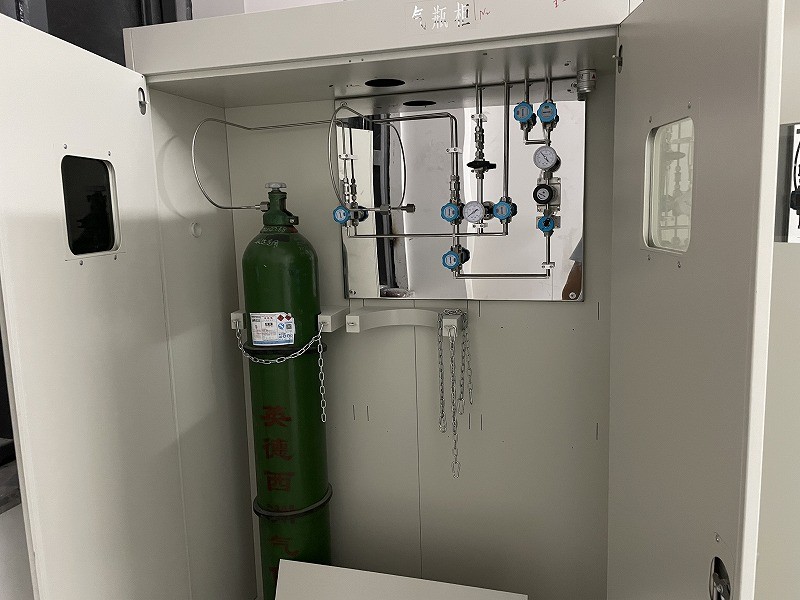

實驗室氣體管道工程氣瓶區域用管路引進。除了儀器空氣(工廠空氣)是工廠直接生產外，其余氣體都是采用高壓氣瓶柜供氣。安裝半自動轉換閥控制氣瓶更換，主要的控制閥門和減壓閥門都安裝在實驗室外。實驗室氣體管路主要材質為不銹鋼，安裝在天花板下方，沿著墻走，這樣便于檢查和維修。
此外，中央臺氣體管路的引入通過服務柱。所有的氣體管路在工作臺上有合適的控制閥門，便于操作。所有氣體管路的連接采用無縫焊接。引入普通分析實驗室的壓縮空氣都至少需要有2個壓縮空氣鋼瓶的備份。氣體管路為不銹鋼，在管路上有個過慮雜質和水分的凈化裝置。此凈化裝置并聯一管路，用單獨的閥門隔離，這樣在不影響正常使用情況下，可以對過濾裝置進行維修。
使用的氣瓶和備用氣瓶之間有一個半自動調節閥來控制。所有氣體管路都是高質量的、完全退火、無縫不銹鋼SS-316L。所有氧氣管路都需完全清理干凈，使其適合氧氣使用。氣體管路需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力。
所有減壓閥都需要連接一條通出氣體存藏區的排氣管路。易燃、氧化氣體排氣管路不能并在一起。盤管由不銹鋼材料制成，有足夠的韌性。安全減壓閥要有標示，標明壓力釋放級別。所有閥門、調節裝置、壓力表都由高質量的不銹鋼制成。并且都是標準配件。
配件、閥門一般采用敦陽AMFLO、捷銳GENTEC或類似品牌的產品。提供氣體倒回控制器。所有管路標明連接的氣體。所有管路能在所處環境下正常使用。施工現場的準備：施工現場在施工前應達到三通(道路通、通電、通水)一平(場地平整)。應按施工平面布置圖堆放材料、擺放施工機具，合理布置管道預制、臨時設施等場地。
施工邊界線以外30m范圍內易燃(閃點低于或等于45℃)物品已經清楚或者已經采取防明火措施。埋地管道和頂管施工所經路線及施工方案，經有關單位確認批準，并采取了保護措施。施工監護區域已明顯標識。管道施工所需臨時腳手架和管溝內的支護己按要求搭設完畢，經檢查合格。
氣路系統主要由氣源切換系統、管道系統、調壓系統、用氣點、監控及報警系統組成。對于一些易燃易爆氣體，如氫氣、乙炔等，可能在設計和施工過程中稍有差異，必須加入氣體回火防止器等安全控制裝置。
氣體管路材質應滿足以下要求：
1、對所有氣體無滲透性;
2、吸附效應最少;
3、對所輸送的氣體呈化學惰性;
4、能快速使輸送的氣體達到平衡。
